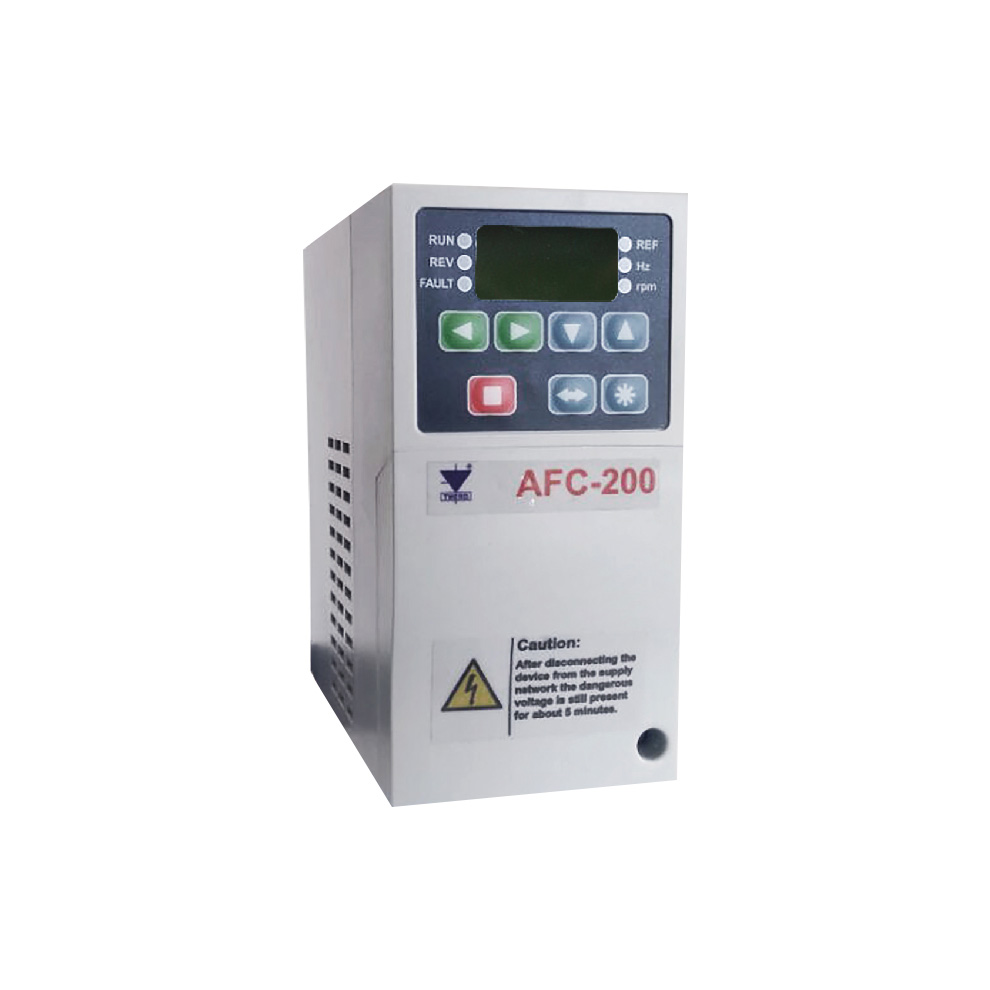

Серия с однофазным высокопроизводительным регулирующим моментом прямого вращательного момента с улучшенной мощностью, с мини-кузовом модуля, разработанной для более компактных и более простых операций. С более сильной экологической адаптацией, функциями управления и защитой.

Характеристики продукции:

Ввод: 1 на 230V, 45-66Hz.

Выход: 3 на 230V, 0-320HZ.

Частота переключения: 4/8/16kHz, модулятор ширины векторного импульса.

Режим управления: U/f (линейная, квадратная), векторная модель.

Введена аналоговая величина 2 :0(2). 10V, 0 (4) … 20mA

Выход единицы цифровой величины: 0(4). 20mA

Ввод цифровой величины 6 :0/ 15. 24) ви

Выход реле 2 :(250V/5A AC)

Встроенный модуль связи RS232/ RS485 (поддерживает протокол связи MODBUS RTU).

Встроенный PID-контроллер.

Программируемая реализация 8 – ступенчатого управления скоростью.

Функция избегания резонансных частот.

Панель управления светодиодами с высоким контрастом.

Точечный потенциал функционирует.

Программируемая структура управления (локальная/удаленная).

Показаны параметры: выходная частота, скорость вращения двигателя, опорная частота, температура радиатора, напряжение в прямой линии.

Функция защиты: декомпрессия, перегрузка, перетекание, короткое замыкание, потеря связи RS485.

Встроенный фильтр RFI.

Прикладной случай:

Его можно широко применять в текстильных, печатных, печатных, керамических, фармацевтических, пищевых, бумажных, водоснабжающих, цифровых механизмов и т.д.

Загрузка насосов с постоянным крутящим моментом и ветряных аппаратов перегружается каждые 10 минут
60 секунд электрического тока (а) размера (вертикальное) шириной, высокой и толстой (мм)
Номинальная мощность (kW) номинальная мощность (A) номинальная мощность (kW) номинальная мощность (A) номинальная мощность
AFC200-01 – – 2-0 0,37 2,2 0,55 3.0 3,3 70 × 168 × 133
AFC200-01-0004-2-0 0,55 3.0 0,75 4.0 4,5 70 × 168 × 133
AFC200-01-0005-2-0 0,75 4.0 1.1 55 6.0 70 × 168 × 133
AFC200-01-0007-2- 2-0-1,1 5.5 7.0 7.3 70 на 168 на 133
AFC200-01-0009-2-0 1,5 7.0 2,2 9,5 10,5 73 × 187 × 166
AFC200-01-0014-2-0 2,2 9,5 3.0 14.0 14,5 73 × 187 × 166
AFC200-01-0014-2-0 3.0 14.0 3.0 14.0 16,0 73 × 187 × 166
